太陽光パネルを「外す前」に確認する電気系統の全体像――パワコン・接続箱・分電盤の関係

屋根の太陽光パネルを撤去しようと考えたとき、多くの方が最初に迷うのが「電気はどこで止まるのか」という点です。

分電盤のブレーカーを落とせば安全なのか、接続箱とはどんな機器なのか、パワコンはどの順番で切るのか。電気系統の全体像がわかっていないと、業者の説明も聞き取りにくく、撤去範囲の判断もできません。

ここでは、住宅用太陽光システムの電気の流れをざっくり整理します。撤去範囲の確認や業者との打ち合わせに使える「地図」として活用してください。

もくじ
お好きな項目へ読み飛ばすことができます

電気はどこをどう流れているのか、5つのポイントで整理する

住宅用の太陽光発電システムは、複数の機器が連なって電気を届けています。一般的な構成では、大きくこの順で流れます。

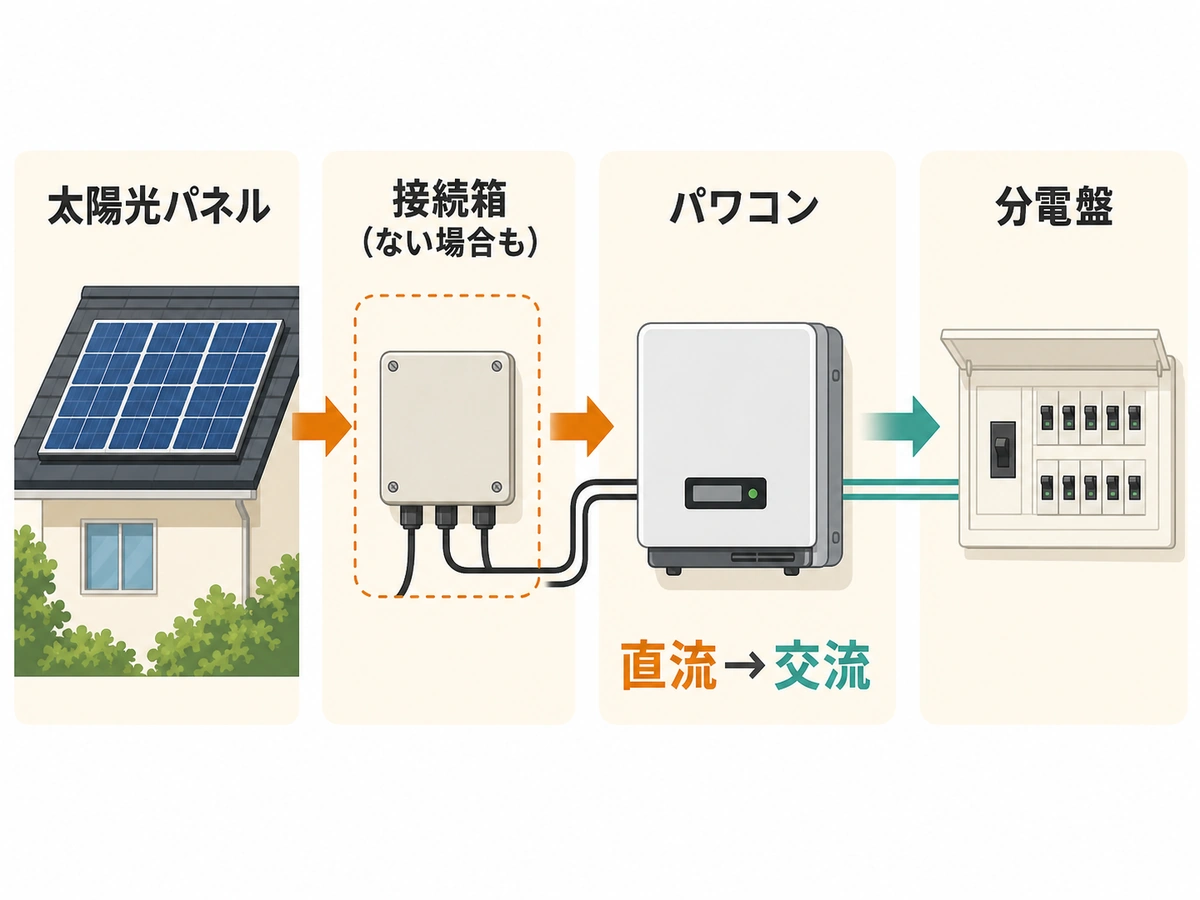

太陽光パネル → 接続箱 → パワコン → 分電盤 → 電力会社のメーター

この流れの中で押さえておきたいのが、「直流」と「交流」の切り替わりです。

パネルから接続箱・パワコンまでが直流、パワコンから分電盤・家の中は交流になります。この境界がどこにあるかを知るだけで、撤去時の安全管理の話がずっと理解しやすくなります。

パワーコンディショナ（パワコン）は、パネルで作った直流電力を、家庭で使える交流に変換する機器です。屋内または屋外の壁に設置されることが多く、分電盤側（交流側）と接続箱・パネル側（直流側）のそれぞれにスイッチがあります。

作業前には交流側と直流側の両方を止める確認が必要です。ただし機種や配線の構成によって扱いが異なるため、実際の撤去時は取扱説明書や施工業者への確認が欠かせません。

停電時の自立運転コンセントや蓄電池と連携している機種では、撤去時の扱いがさらに複雑になります。型番ごとに個別の確認が欠かせません。

接続箱は、複数の太陽光パネルからの配線をまとめてパワコンへ送る装置です。逆流防止や過負荷保護に関わる部品を備えている場合もあり、内部の扱いには注意が必要です。

接続箱の内部には直流の高い電圧がかかっている場合があります。「中継するだけの箱」と思って開けると、感電リスクがあります。内部のスイッチやヒューズは、資格や知識を持つ業者に任せる範囲と考えてください。

なお、最近のシステムでは接続箱を使わないパワコン直結タイプも存在します。自宅の構成は設置時の書類か施工業者に確認するのが確実です。

分電盤は、パワコンから届いた交流電力を家中の回路に配電する装置です。太陽光を導入している住宅では、分電盤の中に太陽光専用のブレーカー（系統連系用）が追加されているのが一般的です。

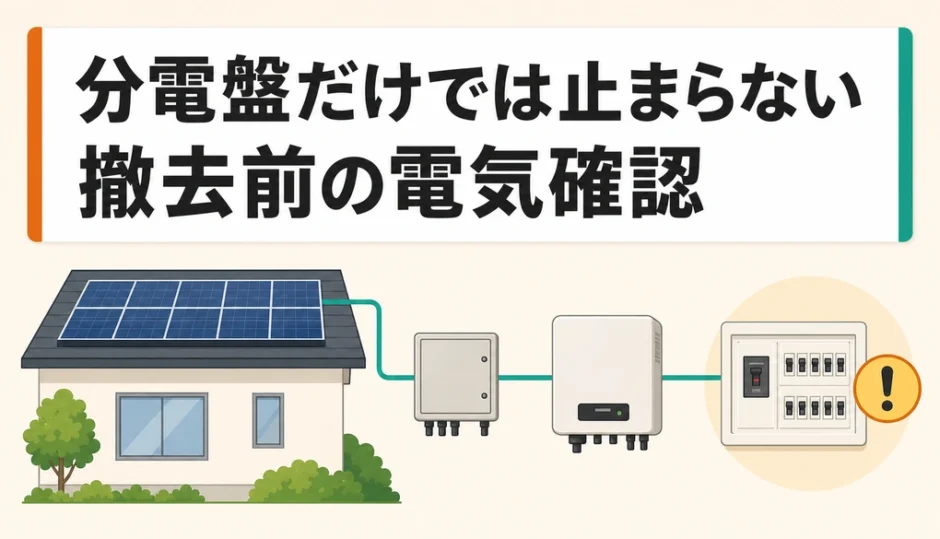

撤去前によくある誤解のひとつが、「分電盤の太陽光ブレーカーを落とせば、屋根上も無電圧になる」という思い込みです。

実際には、分電盤側を遮断しても、パネルは日射がある限り発電し続けており、接続箱からパネルにかけての直流回路には電圧が残っています。

直流回路の遮断は、接続箱の開閉器やパワコンの直流側スイッチで別途行う必要があります。「交流側は止まっているが、直流側はまだ生きている」という状態になるわけです。

この点を知らないまま屋根上での作業を始めると、感電などの事故につながるおそれがあります。

電気系統の遮断は、交流側と直流側の両方で確認する必要があります。電力系統の遮断、パワコンや接続箱の停止状況を確認してから撤去作業に進むことが大切です。

直流回路の遮断や配線の工事は、資格や知識を持つ業者に任せる範囲です。一般の方が自己判断で触るのは避け、操作してよい範囲も事前に確認しておきましょう。

業者に見積もりを取るときは、以下の点を確認しておくと判断しやすくなります。

また、FITによる売電中の場合は、電力会社への連絡や契約手続きが必要になることがあります。設備だけ撤去してメーターや契約が残ったままだと、後から確認や手続きが発生する可能性があります。

住宅用太陽光システムの電気は、パネル（直流）から接続箱、パワコンを経て分電盤（交流）へと流れています。

分電盤だけを切っても直流側の電圧が残る場合があり、接続箱の内部は自己判断で触らないことが大切です。撤去前にこの全体像を頭に入れておくことで、業者の見積もり内容を確認したり、工事範囲を判断したりするときに迷いにくくなります。

自分では触らないことを前提に、「どこまでが工事の対象なのか」を知っておくこと。それが、安全で後悔のない撤去への第一歩です。
